Guide - Gjæringskontroll

Under ser du en guide for å tilpasse systemet til ditt bruk. Hvis du ønsker å begynne med en ferdig konfigurert pakke, ta en titt på FCS Gjæringspakker.

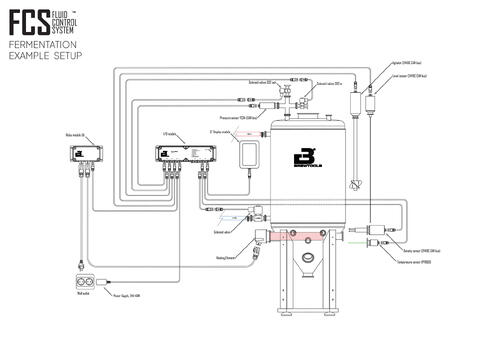

Klikk på systemskissen for å åpne en PDF som viser et eksempeloppsett.

Merk at vi ikke tar ansvar for ødelagt/tapt øl eller råvarer.

FCS Moduler

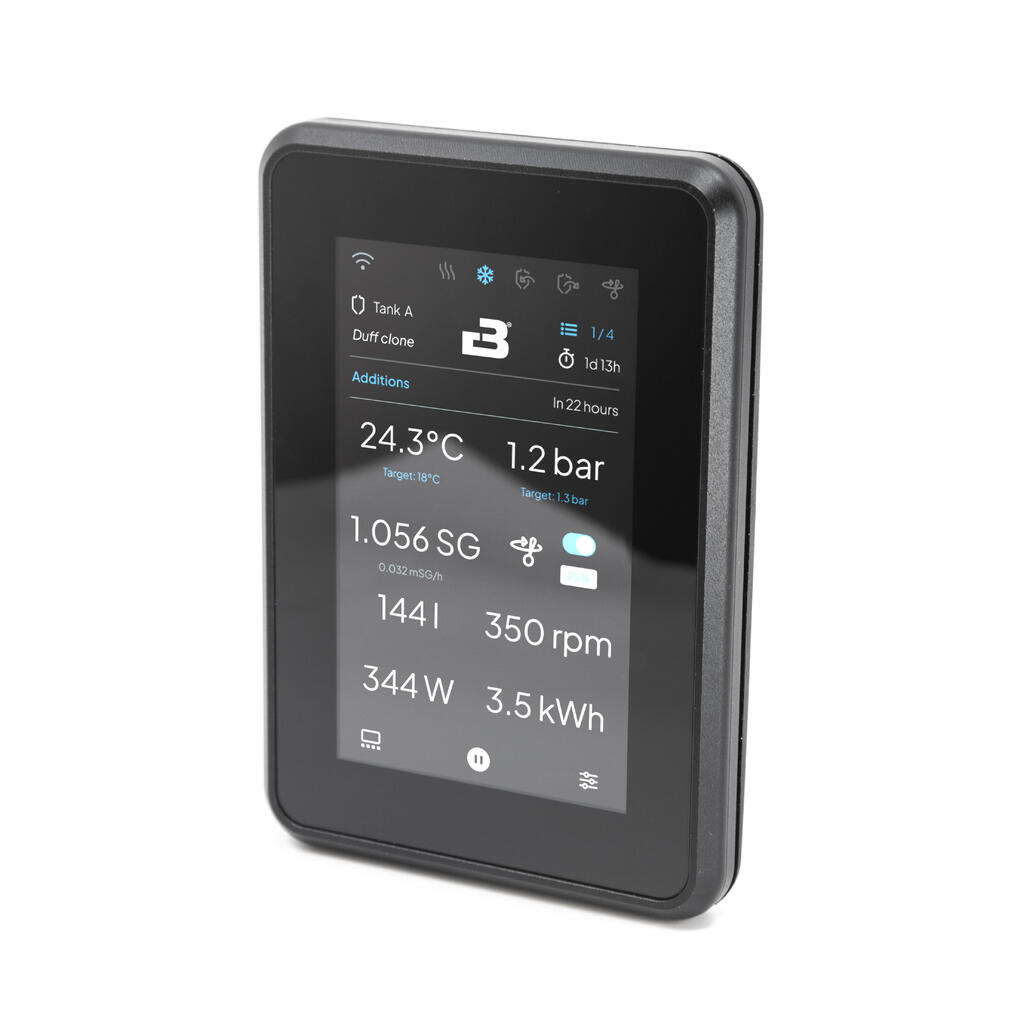

Displaymodulen og I/O-Modulen er de to nøkkelkomponentene i systemet. Kommunikasjon, datahåndtering og prosessering gjøres av Displaymodulen og I/O modulen håndterer sensorer og aktuatorer samt gir strøm til hele systemet.

Du trenger 1 Displaymodul og 1 I/O-Modul.

Merk at strømforsyning og kabler må velges separat.

Ball Mount System

Displaymodulen har en kule for vårt Ball Mount system. Vi tilbyr flere løsninger for montering av Displaymodulen.

Du trenger en kule (vegg eller rørfeste) og en koblingsklemme for å feste de sammen.

Velg en av hver under.

Strømforsyning og Displaymodul-kabler

I/O-Modulen gir strøm til hele systemet og trenger en 24VC 40W strømforsyning

Du trenger også en kabel mellom I/O-Modulen og Displaymodulen. Anbefalt montering for I/O-Modulen er på veggen bak gjæringstanken. Displaymodulen er normalt montert med en klemme på luftrøret på gjæringstanken.

Velg strømforsyningen og en kabel som passer avstanden mellom der I/O-Modulen blir montert til Displaymodulen.

Temperatursensor

FCS er designet for PT1000 temperatursensorer. Vi bruker Platinum RTDer med en nøyaktighet på ± 0.15%°C og markedsledende interfacer for avlesning av temperatur med kabelmotstandskompensering.

Velg en sensor som passer din tank.

Kabler for temperatursensor

Temperatursensorene kobles inn i I/O-Modulen og bruker LP12 3-pin kabler. Velg en lengde som passer ditt oppsett.

Kjøling

FCS kan styre kjøling med magnetventiler eller med pumper med strøm direkte fra I/O-Modulen (maks 1A).

I fremtiden vil vi tilby moduler for styring av AC-magnetventiler og andre løsninger for kjølekontroll.

Velg en magnetventil eller pumpe som passer din tank. Se vår guide for kjøling for mer informasjon.

Kabler og koblinger for kjøling

Magnetventiler og pumper vil kobles direkte i I/O-Modulen ved bruk av LP12 2-pin kabler.

Magnetventilene trenger også en overgang til DIN-kobling. Vi bruker DIN43650 form A på våre magnetventiler for glykol.

Den nedsenkbare pumpen kobles direkte til I/O-Modulen og trenger ikke egen kabel.

Kabler for trykksensor / magnetventiler

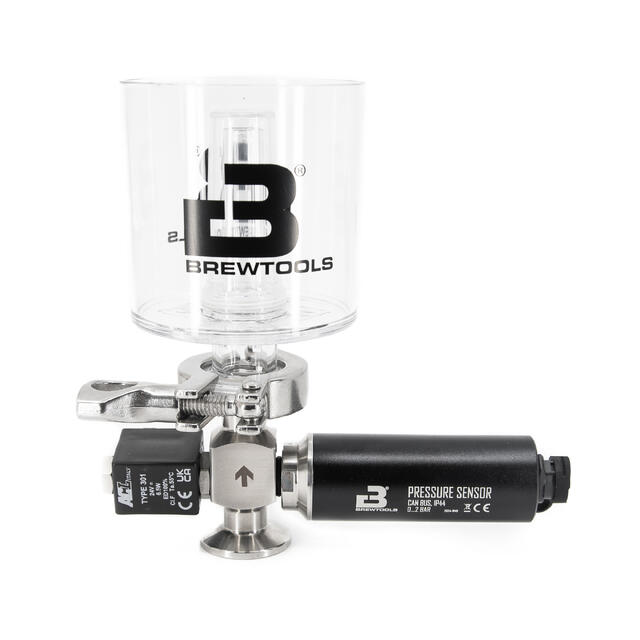

Du trenger en LP12 5-pin CAN bus kabel for trykksensoren. Velg en lengde som passer for å koble sensoren til I/O-Modulen.

For hver magnetventil, trenger du en LP12 2-pin kabel pluss adapterkabelen fra LP12 til DIN 43650 form B for våre magnetventiler med hullåpning Ø2.0mm for gass/luft.

Varme / Relémodul

Dersom du gjærer i kalde omgivelser, bruker Kveik eller på andre måter der du ønsker å tilføre varme under gjæringsprosessen, tilbyr vi flere løsninger for dette.

For våre Unitanker anbefaler vi et 2" TC varmeelement. Vi tilbyr også 1.5" TC varmeelement for MiniUni og andre tanker med 1.5" TC port samt en TC 34mm variant.

Du trenger en relémodul for å styre varmeelementet. Relémodulen vil også måle strømforbruk og har flere sikkerhetsfunksjoner som overspenningvern og sikringer.

Velg en relémodul og et varmeelement som passer din tank.

Kabler for varmeelement / relémodul

Relémodulen trenger en strømtilførsel med LP20 3-pin 10A plugg. Den er normalt montert ved siden av I/O-Modulen bak tanken.

Du trenger også en strømkabel fra relemodulen til varmeelementet (LP20 3-pin hann til hunn).

I tillegg trenger du en LP12 7-pin kabel fra I/O-Modulen til Relémodulen. Normalt holder en 1 meter kabel.

Tilbehør

For å ferdigstille ditt FCS-oppsett, trenger du kanskje noe tilbehør.

- En gjærlås for magnetventilen som slipper luft ut er anbefalt. For mindre tanker, bruk gjerne våre TC34mm polykarbonat gjærlås direkte på magnetventilen. For større tanker (300l+) anbefaler vi en TC34mm til 12mm slangenippel og en 10x16mm silikonslange eller tilsvarende.

- Tri Clamps og pakninger. Basert på oppsettet ditt trenger du kanskje noen ekstra.

- For MiniUni+ må du bytte ut Mini Spundingventilen med en M24 til TC34mm adapter og en 90 grader albue for å montere magnetventil og trykksensor. Dersom du bruker slange som gjærlås trenger du ikke albuen. Husk pakninger og klemmer.

Flere rør, fittings og adaptere finner du under Ventiler og Fittings-seksjonen

Takk!

Flere sensorer, aktuatorer, tilbehør og softwareoppgraderinger vil komme snart.

Forventet tilgjengelighet:
- Pneumatisk HopDrop - Februar 2025
- Density sensor - Mars/April 2025
- Røreverk/agitator - Mars/April 2025

Spørsmål, tilbakemeldinger eller noe du savner? support@brewtools.no
