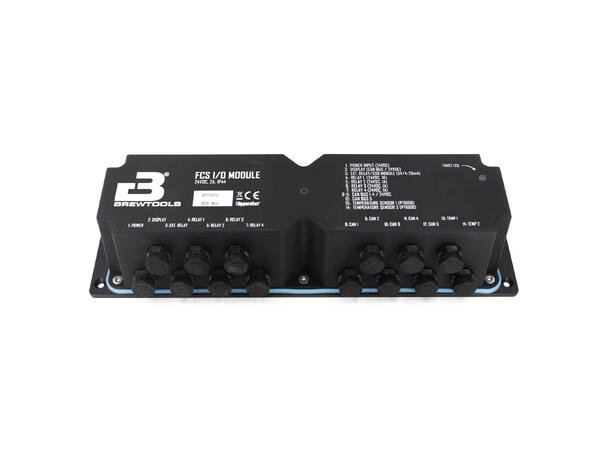

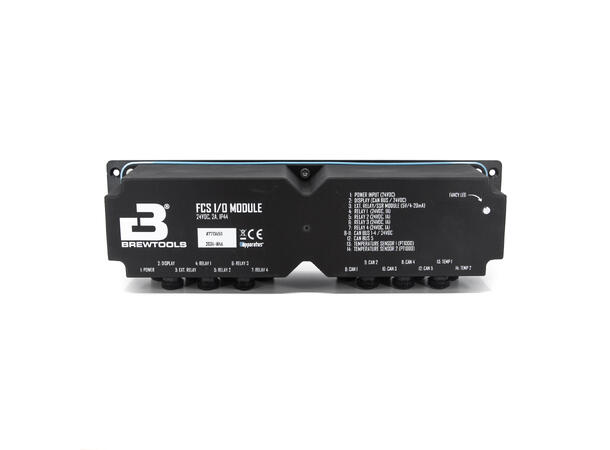

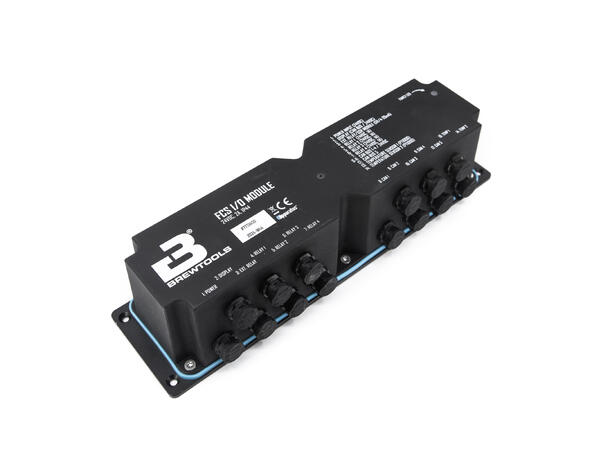

I/O Modulen er selve hjertet i FCS-systemet. Den kobler sammen alle sensorer og aktuatorer og styrer all inn- og ut-data. Den gir også strøm til alle enheter.
Med 14 tilkoblinger, en fancy LED og avansert elektronikk gir I/O modulen enorm fleksibilitet og funksjonalitet.

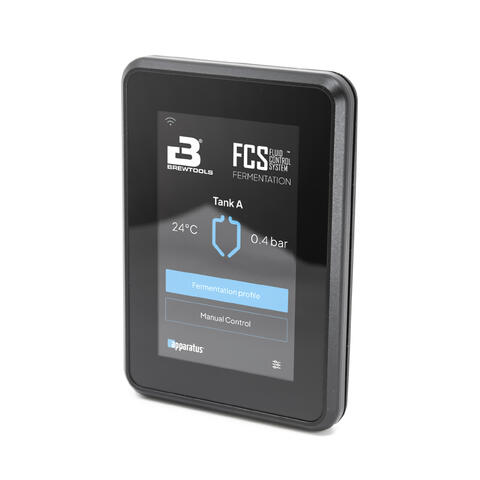

Styringen skjer via FCS Displaymodul.
Inn/utganger:

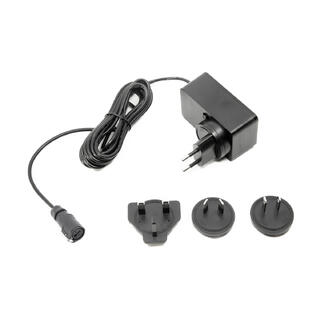

- Strøm, 24V DC 2A max - LP12 2-pin
- Display Module tilkobling, CAN bus + 24V - LP12 6-pin
- Ekstern relemodul - Styresignal 0-5V / 4-20mA + Strømmåling - LP12 7-pin
- 4x Releutganger med strømmåling, hvorav 1 er reverserbar - LP12 2-pin
- 4x CAN + 24V utganger med strømmåling og strømstyring - LP12 5-pin
- 1x CAN extension - LP12 5-pin

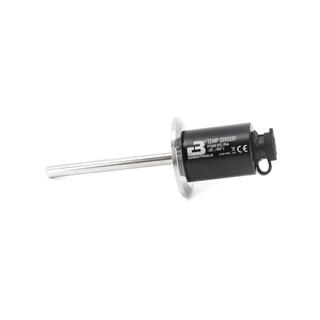

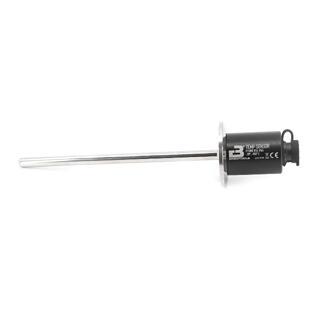

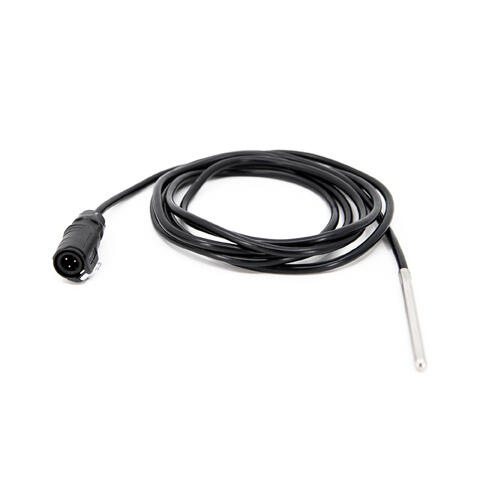

- 2x PT1000 temperatursensor innganger - LP12 3-pin
Installasjon:
4 skruehull med 5mm diameter. Designet for forsenket skruehode
